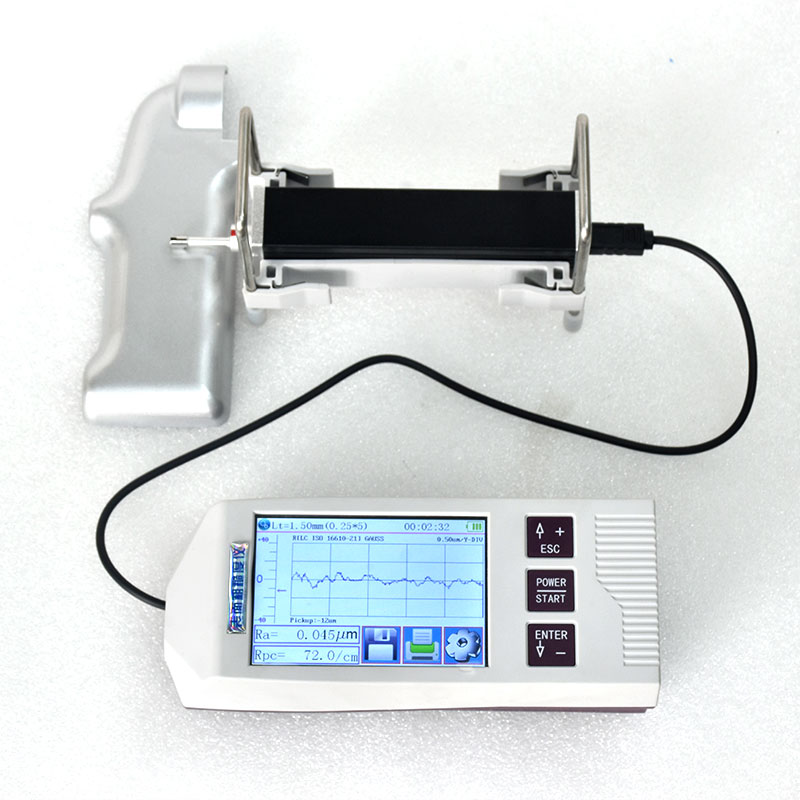

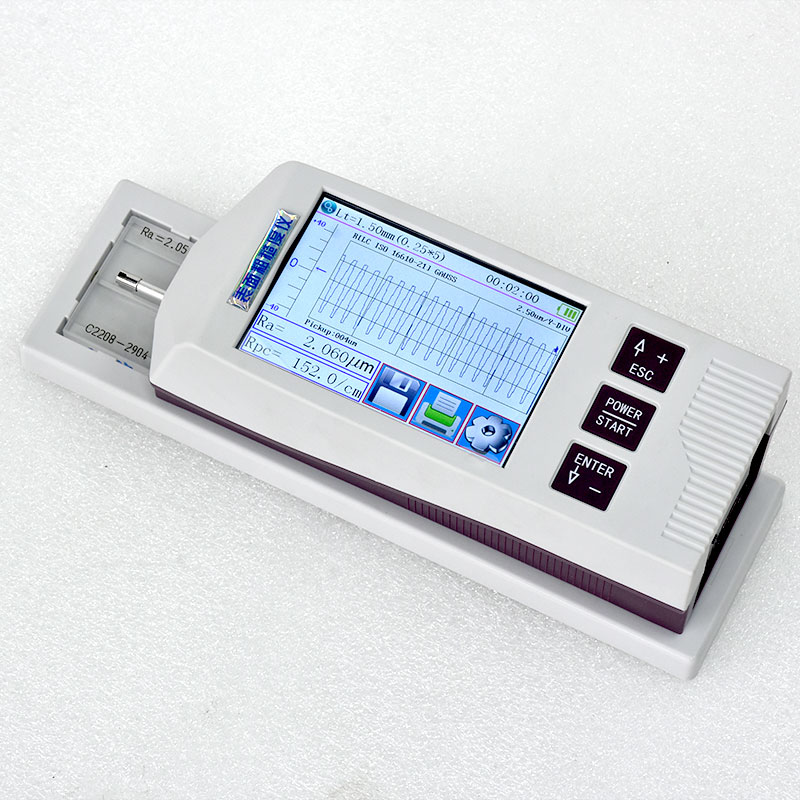

分体式粗糙度仪

    分体式粗糙度仪

分体式粗糙度仪简述：

适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。

分体式粗糙度仪 特点

1、自带蓝牙手机APP功能，升级正弦模拟板标准样板，测量
2、机电一体化设计，体积小，重量轻，使用方便；
3、采用DSP芯片进行控制和数据处理，速度快，功耗低；
4、兼容ISO、DIN、ANSI、JIS多个国家标准；
5、连续工作时间大于20小时；
6、超大容量数据存储，可存储100组原始数据及波形；
7、实时时钟设置及显示，方便数据记录及存储；
8、具有自动休眠、自动关机等节电功能；
9、可靠防电机走死电路及软件设计；
10、显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；
11、中/英文语言选择；
12、可连接电脑和打印机；
13、打印全部参数或打印用户设定的任意参数；
14、可选配曲面传感器、深槽传感器、小孔传感器、微型打印机、测量平台、接长杆、延长杆等附件

详细技术参数

测量范围                        Z轴（垂直）160μm   /  X轴（水平）17.5mm（0.71inch）

分辨率Z轴（垂直）         0．01μm/±20μm   0．02μm/±40μm   0．04μm/±80μm

测量参数                        Ra、Rz==Ry(JIS)、Rq、Rt==Rmax、Rp、Rv、R3z、R3y、Rz(JIS)、Rs、Rsk、Rku、Rsm、Rmr 增加Rpc、Rk、 Rpk、Rvk、Mr1、Mr2

显示范围                        Ra,Rq：0.005μm~16μm；Rz,Rv ,R3z,Rt,Rp,R3z,：0.02μm~160μm Rsm, Rs：1mm；Rmr：0~100%；Rsk：0~100%

图形                               支承率曲线，粗糙度轮廓，直接轮廓

滤波器                            RC,PC-RC,Gauss,D-P

取样长度                         (lr) 0.25,0.8,2.5mm

评定长度                       （ln） Ln= lr×n n=1~5

测量原理                         位移式差动电感

触针                               天然金刚石，90锥角，5μm针尖半径

测力                                <4mN

导头                               硬质合金，滑行方向半径40mm

滑行速度                        lr=0.25, Vt=0.135mm/s   lr=0.8, Vt=0. 5mm/s   lr=2. 5, Vt=1mm/s 返回 Vt=1mm/s

示值误差                       不大于±10%

示值变动性                    不大于6%

电源                             内置锂离子充电电池，用DC5V,800mA充电器充电

外形尺寸                       158x63.5x46mm

重量                          （主机） 约300g

工作环境 温度：            - 20℃ ~ 40℃   湿度：< 90% RH

储存运输环境 温度：      - 40℃ ~ 60℃   湿度：< 90% RH
